Standardy bezpieczeństwa

Bezpieczeństwo to nasz priorytet

Wszystkie nasze wygrodzenia ochronne do maszyn projektujemy i wykonujemy zgodnie z najbardziej wymagającymi europejskimi normami bezpieczeństwa: EN ISO 14120 oraz EN ISO 13857.

Wygrodzenia ochronne REM-MET zgodnie europejskimi normami bezpieczeństwa.

Razem stworzymy bezpieczniejsze miejsce pracy.

- Mateusz Ozga,Właściciel REM-MET

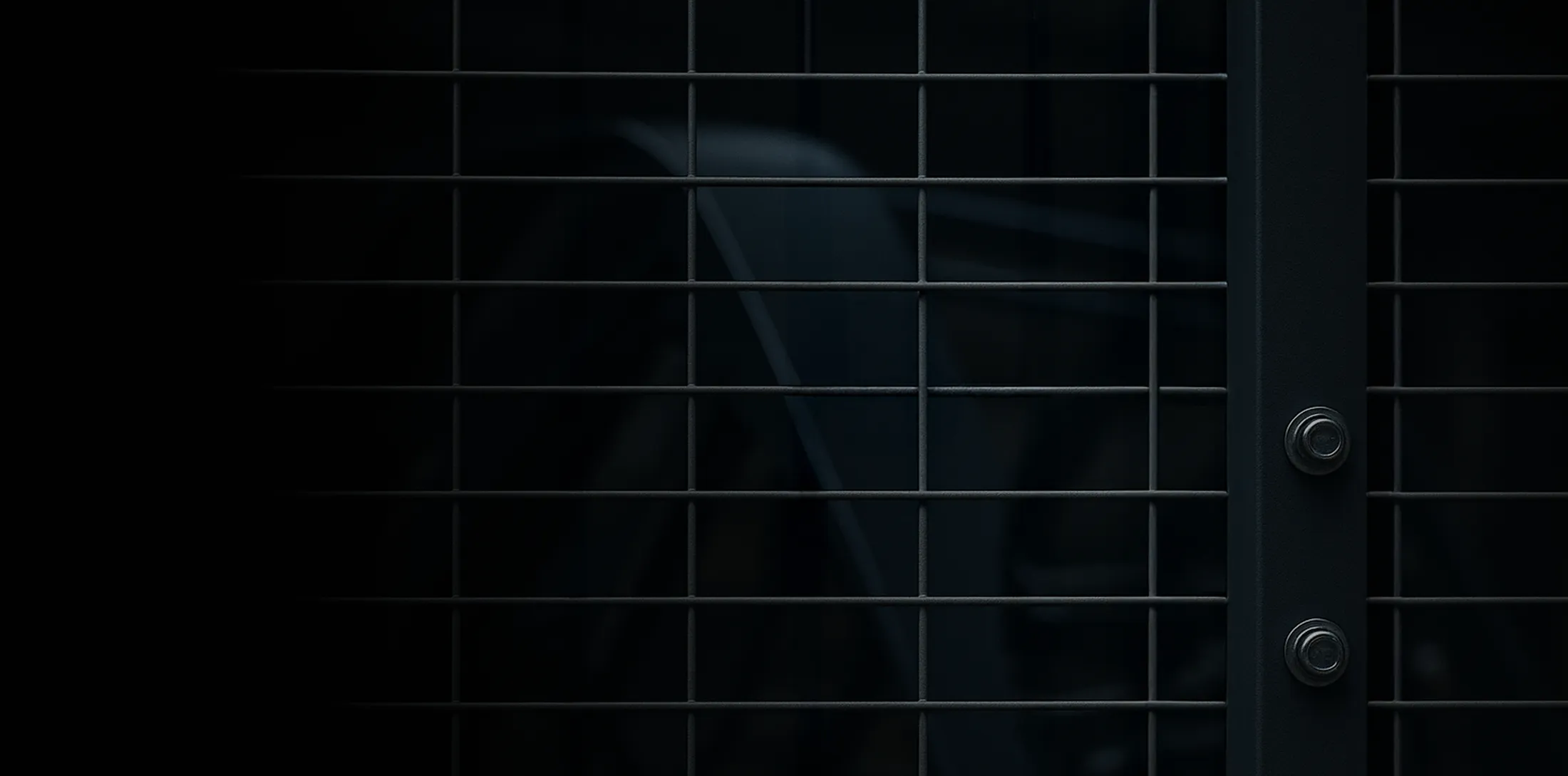

Makrofotografia wygrodzenia REM-MET, w tle maszyny

Czym są dyrektywy bezpieczeństwa?

Unijne dyrektywy wymagają, by osłony i wygrodzenia maszyn były zgodne z określonymi normami – zarówno pod względem budowy, jak i odległości ochronnych.Bez takich zabezpieczeń nie można legalnie i bezpiecznie używać maszyn w zakładzie pracy.

Unijne dyrektywy wymagają, by osłony i wygrodzenia maszyn były zgodne z określonymi normami – zarówno pod względem budowy, jak i odległości ochronnych.Bez takich zabezpieczeń nie można legalnie i bezpiecznie używać maszyn w zakładzie pracy.

EN ISO 14120

Ogólne wymagania projektowe dla osłon stałych i ruchomych

Ta norma określa wymagania dotyczące projektowania i budowy osłon, które zabezpieczają operatorów przed zagrożeniami związanymi z pracą maszyn.

EN ISO 14120, 5.2.4

Widoczność

Nasze osłony zapewniają odpowiednią widoczność procesu technologicznego – tam, gdzie jest to wymagane. Dzięki temu operatorzy nie muszą obchodzić osłon, co zwiększa bezpieczeństwo i komfort pracy.

EN ISO 14120, 5.2.5.2

Rozmiary, masa i przeznaczenie

Odejmowalne elementy osłon powinny być zaprojektowane odpowiednio do ich rozmiarów, masy i przeznaczenia, aby umożliwić łatwe operowanie.

EN ISO 14120, 5.2.5.3

Siły potrzebne podczas użytkowania

Ruchome lub zdejmowane elementy naszych osłon są projektowane z myślą o łatwym i ergonomicznym użytkowaniu – z uwzględnieniem minimalnego wysiłku przy obsłudze.

EN ISO 14120, 5.3.3

Trwałość

Nasze rozwiązania są przygotowane do niezawodnej pracy przez cały przewidywany okres użytkowania maszyny. W razie potrzeby – części narażone na zużycie są łatwo wymienne, co pozwala na szybki serwis bez zbędnych przestojów.

EN ISO 14120, 5.10

Przezroczystość

Stosujemy materiały, które zachowują przezroczystość mimo upływu czasu i eksploatacji. Dzięki temu możliwa jest ciągła obserwacja pracy maszyny bez utraty widoczności. Osłony są też zaprojektowane tak, aby zużyte elementy można było łatwo wymieniać.

EN ISO 14120, 5.18

Wspinanie się po osłonach

Konstrukcja naszych osłon eliminuje ryzyko wspinania się po nich – brak poziomych elementów konstrukcyjnych oraz odpowiedni dobór materiałów uniemożliwia niebezpieczne użytkowanie

EN ISO 13857

Odległości ochronne

Norma ta skupia się na bezpiecznych odległościach, które zapobiegają dotknięciu niebezpiecznych części maszyny (np. przez ręce lub inne części ciała).

EN ISO 13857, 4.2.4.1

Sięganie przez otwory o regularnym kształcie

Część ciała	Otwór	Odlegość bezpieczeństwa do strefy niebezpiecznej SzczelinaKwadratKoło
Czubek palca	e ≤ 4 4 < e ≤ 6	≥ 2 ≥ 2 ≥ 2 ≥ 10 ≥ 5 ≥ 5
Czubek palca do nasady	6 < e ≤ 8 8 < e ≤ 10	≥ 20 ≥ 25 ≥ 5 ≥ 80 ≥ 25 ≥ 20
Dłoń	10 < e ≤ 12 12 < e ≤ 20 20 < e ≤ 30	≥ 100 ≥ 80 ≥ 120 ≥ 120 ≥ 120 ≥ 120 ≥ 850 ≥ 120 ≥ 120
Ramię do stawu barkowego	30 < e ≤ 40 40 < e ≤ 120	≥ 850 ≥ 200 ≥ 12 0 ≥ 850 ≥ 850 ≥ 850

Rozmiar otworu „e” to długość boku w przypadku otworu kwadratowego, średnica w przypadku otworu okrągłego, lub mniejszy wymiar w przypadku otworu szczelinowego. W przypadku otworów większych niż 120 mm, konieczne jest zachowanie odpowiednich odległości bezpieczeństwa

W przypadku otworów szczelinowych o długości ≤ 65 mm, kciuk działa jak blokada, więc odległość, na której trzeba ustawić ogrodzenie, może być mniejsza – tylko 200 mm. Dzięki temu możliwe jest zaoszczędzenie miejsca, przy jednoczesnym zapewnieniu odpowiedniego poziomu ochrony.

EN ISO 13857, 4.2.2

Sięganie ponad konstrukcjami ochronnymi

AWysokośc strefy niebezpiecznej

BWysokośc konstrukcji ochronnej

COdległość bezpieczeństwa

Obrazek instrukcji do normy EN ISO 13857, 4.2.2

	B	1000	1200	1400	1600	1800	2000	2200	2400	2500
A	Pozioma odległość bezpieczeństwa od strefy niebezpiecznej
2500		0	0	0	0	0	0	0	0	0
2400		100	100	100	100	100	100	100	100	0
2200		600	600	500	500	400	350	250	0	0
2000		1100	900	700	600	500	350	0	0	0
1800		1100	1000	900	900	600	0	0	0	0
1600		1300	1000	900	900	500	0	0	0	0
1400		1300	1000	900	800	100	0	0	0	0
1200		1400	1000	900	500	0	0	0	0	0
1000		1400	900	600	0	0	0	0	0	0
800		1300	500	0	0	0	0	0	0	0
600		1200	500	0	0	0	0	0	0	0
400		1200	300	0	0	0	0	0	0	0
200		1200	200	0	0	0	0	0	0	0
0		1100	200	0	0	0	0	0	0	0

	B	1000	1200	1400	1600	1800	2000	2200	2400	2500
A	Pozioma odległość bezpieczeństwa od strefy niebezpiecznej
2500		0	0	0	0	0	0	0	0	0
2400		100	100	100	100	100	100	100	100	0
2200		600	600	500	500	400	350	250	0	0
2000		1100	900	700	600	500	350	0	0	0
1800		1100	1000	900	900	600	0	0	0	0
1600		1300	1000	900	900	500	0	0	0	0
1400		1300	1000	900	800	100	0	0	0	0
1200		1400	1000	900	500	0	0	0	0	0
1000		1400	900	600	0	0	0	0	0	0
800		1300	500	0	0	0	0	0	0	0
600		1200	500	0	0	0	0	0	0	0
400		1200	300	0	0	0	0	0	0	0
200		1200	200	0	0	0	0	0	0	0
0		1100	200	0	0	0	0	0	0	0
